VER MANUAL COMPLETO INSTALACION BOSCA PELLET



Las consideraciones principales que Ud. deberá tomar en cuenta son las siguientes:

a) Este calefactor es de uso residencial y se debe usar al interior del domicilio.

b) No instale en lugares expuestos a la lluvia, corrientes de aire y/o humedad.

c) Se debe instalar en un recinto donde exista conexión eléctrica 220 volt y 50 Hz, con conexión a tierra.

d) No ponga o pase el cable eléctrico del calefactor debajo, en frente, o por las partes calientes del artefacto.

e) Este calefactor debe ser conectado a un kit de cañones para evacuación de gases al exterior del recinto. No se debe compartir la instalación con ningún otro artefacto.En el caso que este calefactor se utilice para reemplazar un calefactor a leña existente en el domicilio, con ducto de 6”, se podrá aprovechar la misma instalación de salida de cañones si éstos están en buen estado, para lo cual se requiere utilizar el adaptador especial para este efecto, el que puede ser adquirido en Bosca.

f) Desenrolle la sonda de temperatura ambiente que está en la parte posterior de su calefactor. Sitúela lejos del calor directo y a una altura media para una correcta medición de la temperatura ambiente. Esto es importante para el correcto funcionamiento del termostato del calefactor.



3.2. RECOMENDACIONES PARA DETERMINAR LUGAR DE INSTALACIÓN DE SU CALEFACTOR ·

Es importante que el calefactor sea ubicado en una zona que permita la adecuada circulación de flujo de aire. Esto hará que el aire caliente llegue con mayor facilidad a las distintas habitaciones. Además de lo anterior, la ubicación de su calefactor debe evitar que éste se convierta en un obstáculo para la libre circulación de personas, especialmente niños o ancianos.

· Tenga especial precaución si la salida de aire caliente choca contra una pared de material combustible a una distancia menor de 1 metro. Se recomienda permitir el libre desplazamiento del aire caliente. Lo mismo es aplicable con cortinajes, alfombras u otros elementos combustibles. Para esto debe considerar las distancias mínimas de instalación según la imagen.

· Se debe considerar espacio suficiente para poder realizar las tareas de limpieza del conector de humos y cañones.

· Considere el peso del calefactor en la elección del lugar a instalar, esta debe ser capaz de soportar el peso del calefactor y la carga del combustible.

· Le recomendamos utilizar el Kit de Instalación Bosca para nuestros calefactores o cañones de acero inoxidable de calidad similar (AISI 430 o superior, de 0.5 mm de espesor).

· Si el techo tiene una pendiente inferior a 60º, el gorro deberá sobresalir a lo menos 60 cm. sobre el punto más alto del techo. Si la pendiente es superior a 60º y no es posible que el gorro supere el punto más alto del techo, el cañón deberá tener a lo menos 150 cm. desde la perforación.

· Cuando se realicen instalaciones en lugares ventosos y/o cuando el cañón sobresalga más de 1.5 m. desde el techo, se deberán colocar tensores de alambre para sujetar el cañón. · En Lugares ventosos deberá considerarse la instalación de un gorro “H”.

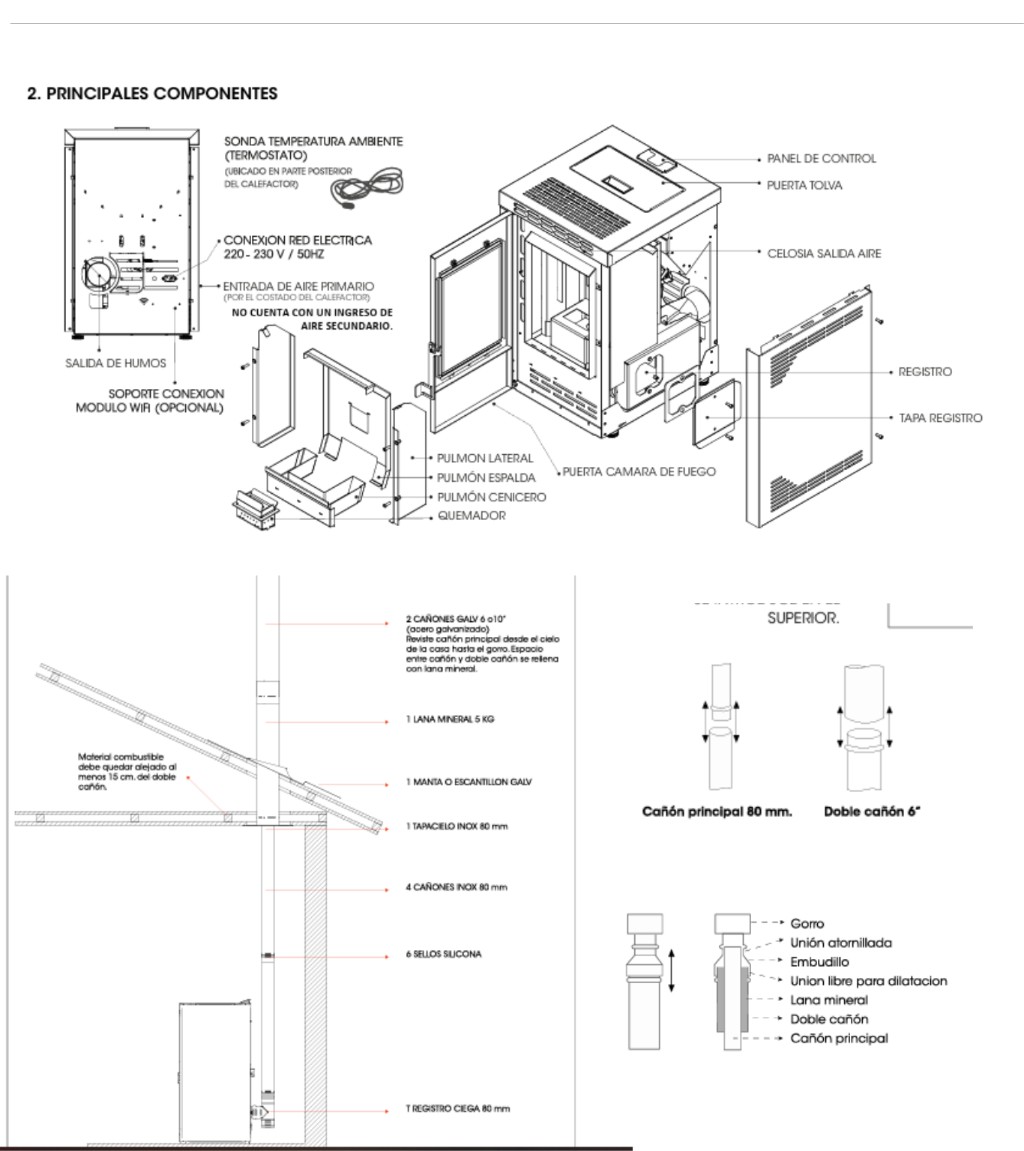

 Con el calefactor posicionado, localizar el centro del cañón en el techo y hacer una perforación de 33 cm. de diámetro que salga al exterior. En la sección del entretecho se debe instalar un doble cañón para evitar el contacto directo de éste con materiales combustibles. El espacio entre el cañón y el doble cañón se rellenará con lana mineral.

Ningún material combustible deberá quedar a menos de 15 cm. del doble cañón. · Debido a que el interior del cañón debe limpiarse 1 vez al año, según el programa de mantenciones, es aconsejable que el cañón sea lo más directo y vertical posible. No es aconsejable utilizar codos, pero en caso de ser necesario, se podrán considerar hasta 2 codos de 135º.  ·

Para asegurar un buen tiraje, es recomendable que la longitud del cañón sea entre 4 y 6 metros.  · El doble cañón deber ser preferentemente de acero galvanizado o zincalum de 0.5 mm de espesor y diámetro 6 o 10”. Los cañones exteriores pueden ser pintados con esmalte opaco.

a) Este calefactor viene equipado con un cable eléctrico que se extiende desde su parte posterior. Si usted sospecha que el voltaje de su vivienda es inestable, recomendamos conectar un protector de sobrecarga de buena calidad que esté enchufado en un tomacorriente 220V, 50 Hz de tres patas.

b) Las variaciones de voltaje pueden afectar el rendimiento del aparato. El calefactor está diseñado para 220V AC con una variación no mayor a +/- 5% de voltaje. Bosca no asume ninguna responsabilidad por un rendimiento inadecuado ni daños que resulten por el uso de un voltaje inapropiado o si el aparato se encuentra conectado a un tomacorriente de dos patas (más antiguo).

 c) Siempre posicione el cable eléctrico de tal forma que no entre en contacto con ninguna parte caliente del calefactor.
